隔膜常用橡膠、塑料等彈性、耐腐蝕、非滲透性材料制成。 閥體多用塑料、玻璃鋼、陶瓷或金屬襯膠材料制成。 結構簡單、密封和防腐性能較好，流體阻力小。用于 低壓、低溫、腐蝕性較強和含懸浮物質的介質。按結構形式分有屋脊式、截止式、閘板式等。按驅動方式分有手動、氣動、電動。
內螺紋隔膜閥特點
設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W內螺紋隔膜閥
內螺紋隔膜閥主要構件
部件列表：1．閥體 2．隔膜 3．閥瓣 4．閥桿 5．閥蓋 6、手輪
內螺紋隔膜閥用途
☆適用溫度：≤120℃、≤150℃(按照隔膜材料)
☆壓力等級：PN(MPa) 0.6 1.0 1.6
內螺紋隔膜閥材料表
◇閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
◇隔膜：橡膠
◇閥瓣：鑄鐵、不銹鋼
◇閥桿：碳鋼、不銹鋼
◇手輪：鑄鐵
內螺紋隔膜閥測試
△試驗與檢驗按BS6755標準
△公稱壓力：PN(MPa)
△閥體：PN×1.5
△密封：PN×1.1

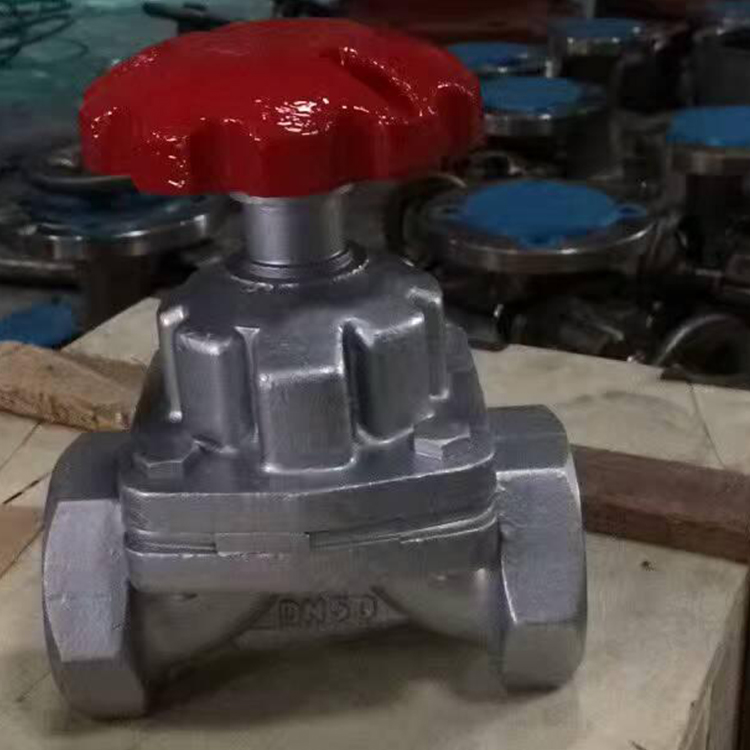

內螺紋隔膜閥實物圖

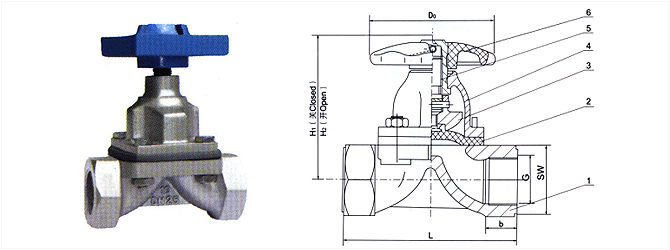

內螺紋隔膜閥結構圖與尺寸表
| 公稱通徑 |
公稱壓力 MPa |
工作壓力 MPa |
L mm |
SW mm |
b mm |
H1 mm |
H2 mm |
D0 mm |
質量 Kg/kilos |
|
| DN | G | |||||||||
| 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 |
| 10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | ||
| 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | ||
| 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | ||
| 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | ||
| 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | ||
| 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | ||
| 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | ||
| 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | |
| 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 | ||
