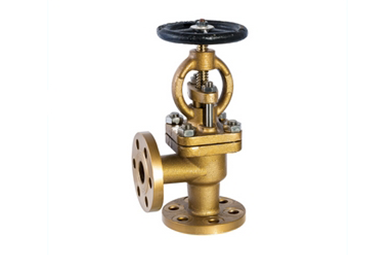

產品名稱:船用青銅直通直角截止閥
型式:直通:A型,AS型,直角:B型,BS型。
A型B型法蘭連接尺寸GB/T569 AS型BS型法蘭連接尺寸GB2501
公稱壓力 Nominal Pressure(MPa) 0.6-2.5,
公稱通徑 Nominal Diameter(am)DN20-DN200,
適用介質 Applicable Medium 海水、淡水、滑油、燃油,結構長度GB/T11698、
上海承質閥門是生產船用青銅截止止回閥廠家,可提供各種截止止回閥圖片,價格,規格型號,尺寸,圖紙。
截止閥分類
1.根據截止閥的通道方向,分為: (1)直通式截止閥 (2)直流式截止閥:在直流式或Y形截止閥中,閥體的流道與主流道成一斜線,這樣流動狀態的破壞程度比常規截止閥要小,因而通過閥門的壓力損失也相應的小了。(3)角式截止閥:在角式截止閥中,流體只需改變一次方向,以致于通過此閥門的壓力降比常規結構的截止閥小。(4)柱塞式截止閥:這種形式的截止閥是常規截止閥的變型。在該閥門中,閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接,密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開,并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換,可以采用各種各樣的材料制成,該閥門主要用于“開”或者“關”,但是備有特制形式的柱塞或特殊的套環,也可以用于調節流量。
2.根據截止閥閥桿上螺紋的位置可分:(1)上螺紋閥桿截止閥:截止閥閥桿的螺紋在閥體的外面。其優點是閥桿不受介質侵蝕,便于潤滑,此種結構采用比較普遍。(2)下螺紋閥桿截止閥:截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸,易受侵蝕,并無法潤滑。此種結構用于小口徑和溫度不高的地方。
國內生產截止閥的廠家比較多,連接尺寸也大多不統一。
主要分以下幾個大類:(1)以JB/T2203-1999《截止閥結構長度》為主的通用類。目前國內大多數安全閥生產廠家均按本標準設計生產。但本標準也不盡完美,規格不全,單閘板截止閥最大公稱通徑為DN1200,雙閘板截止閥最大公稱通徑 DN1500。根據廠所生產的截止閥規格及掌握的資料來看,目前角式截止閥公稱通徑最小為DN15,Z型直通式截止閥公稱通徑達到DN2000。經考證,各廠家連接尺寸也不盡統一,如 DN150Z型直通式截止閥,上海截止閥廠及各不相同。為了有一個統一的標準,用戶在選用及安裝時同一規格能夠互換,建議中國通用機械研究所對JB/T2203-1999《截止閥結構長度》進行修訂。建議設計院及用戶按標準選用,截止閥生產廠家按標準設計制造。
船用青銅截止止回閥結構圖與尺寸表
上海承質船用閥門生產的船用青銅截止止回閥可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產,企業積極實施ISO9001:2000質量認證體系,并嚴格按照各技術標準和圖紙?jiān)O(shè)計、生產、檢驗。以優異的品質,完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有專業的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質船用閥門。



聲明:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用青銅截止止回閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
