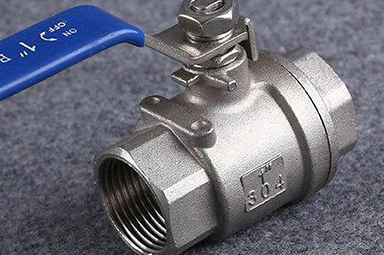

二片式球閥 Q11F
欄目：業界資訊 發布時間：2021-09-17
Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
二片式球閥尺寸圖片說明書
Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
二片式球閥尺寸圖片說明書
Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
|
|
二片式球閥 |
|
Q11F |
|
|
手動,電動,氣動 |
|
螺紋,法蘭 |
|
|
二片式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN6-100 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
二片式球閥,不銹鋼二片式球閥說明書
公稱壓力： 1.6-6.4MPa
適用溫度范圍： -20~232~350
適用介質：水、油、氣及某些腐蝕性液體 (W、O、G)
螺紋類型： G·NPT.BSPT.BSP.DIN259/2999
二片式球閥,不銹鋼二片式球閥設計規范
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232～350 | G。NPT。BSPT。BSP。DI259/2999 |
二片式球閥,不銹鋼二片式球閥主要參數
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150（PTFE） < 300（PLL） | |||
二片式球閥,不銹鋼二片式球閥材料表
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

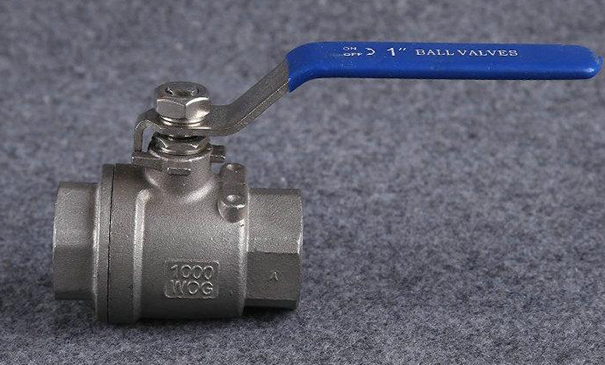

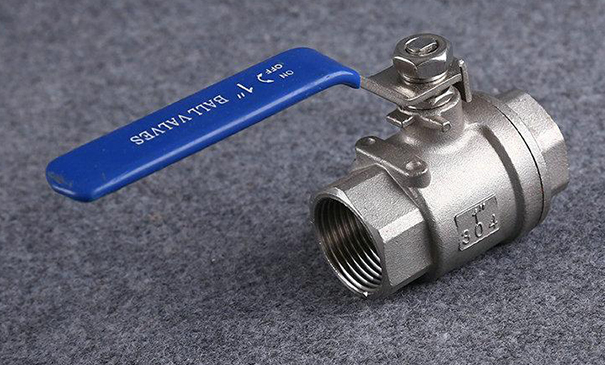

二片式球閥,不銹鋼二片式球閥實物圖
二片式球閥,不銹鋼二片式球閥結構圖與尺寸表
|
聲明：【二片式球閥 Q11F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的二片式球閥 Q11F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
