氧氣專用閥門是為氧氣管網特殊設計的專用閥門，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通閥門的功能外，又有其自身的特點。
氧氣專用閥門是為氧氣管網特殊設計的專用閥門，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通閥門的功能外，又有其自身的特點。
設計應符合1981年冶金部頒發的《鋼鐵企業氧氣管網的若干規定》，以及《氧氣及相關氣體安全技術規程》（GB16912-1997）、《氧氣站設計規范》（GB50030-91）等法規標準的要求。

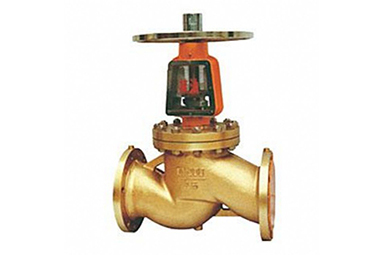

| 產品名稱： | 氧氣截止閥 |
|
JY41 |
|
|
手動 |
|
法蘭 |
|
|
截止 |
|
硬密封,OTFE |
|
|
1.6MPa-4.0MPa |
|
DN15-500 |
|
|
銅,不銹鋼等 |
|
承質品牌 |
氧氣閥JY41產品用途
JY41W型銅 氧氣閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有zui佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
氧氣閥JY41技術參數
性能參數公稱通徑（DN）15－400公稱壓力（MPa）1.62.54.0試驗壓力
（MPa）強度2.43.756.0密封1.762.754.4適用溫度≤200℃適用介質氧氣閥體硅黃銅、不銹鋼閥桿不銹鋼閥芯銅、不銹鋼填料聚四氟乙烯。
氧氣閥JY41產品特點
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠 。
氧氣閥JY41主要性能參數
|
公稱壓力 |
1.6 |
2.5 |
4 |
|
水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6 |
|
水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
最大工作壓力Mpa |
1.6 |
2.5 |
4 |
|
工作溫度 |
-20~150℃ |
||
|
適用介質 |
氧氣,氮?dú)?空氣等 |
||
氧氣閥JY41尺寸表
|
公稱壓力 |
公稱通徑 |
尺寸 mm |
重量 |
|||||||
|
L |
D |
K |
D1 |
D0 |
C |
H |
Z-φd |
|||
|
1.6 |
15 |
130 |
95 |
65 |
45 |
120 |
14 |
230 |
4-φ14 |
2 |
|
20 |
150 |
110 |
75 |
55 |
140 |
14 |
230 |
4-φ14 |
3 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
14 |
310 |
4-φ14 |
4 |
|
|
2.5 |
15 |
130 |
95 |
65 |
45 |
120 |
16 |
230 |
4-φ14 |
5 |
|
20 |
150 |
105 |
75 |
55 |
140 |
16 |
230 |
4-φ14 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
16 |
310 |
4-φ14 |
9 |
|
|
4.0 |
15 |
130 |
95 |
65 |
45 |
120 |
16 |
230 |
4-φ14 |
5 |
|
20 |
150 |
105 |
75 |
55 |
140 |
16 |
230 |
4-φ14 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
140 |
16 |
310 |
4-φ14 |
9 |
|

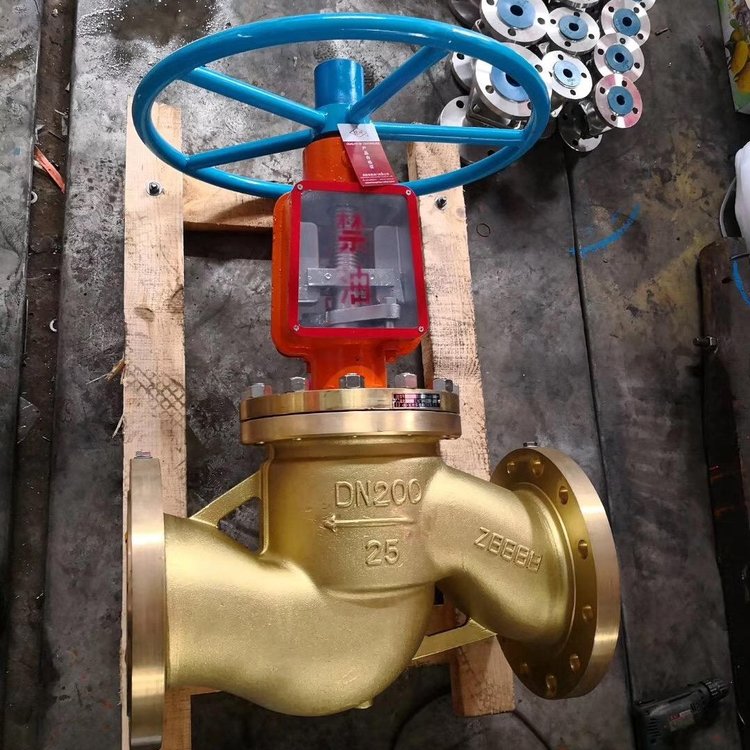

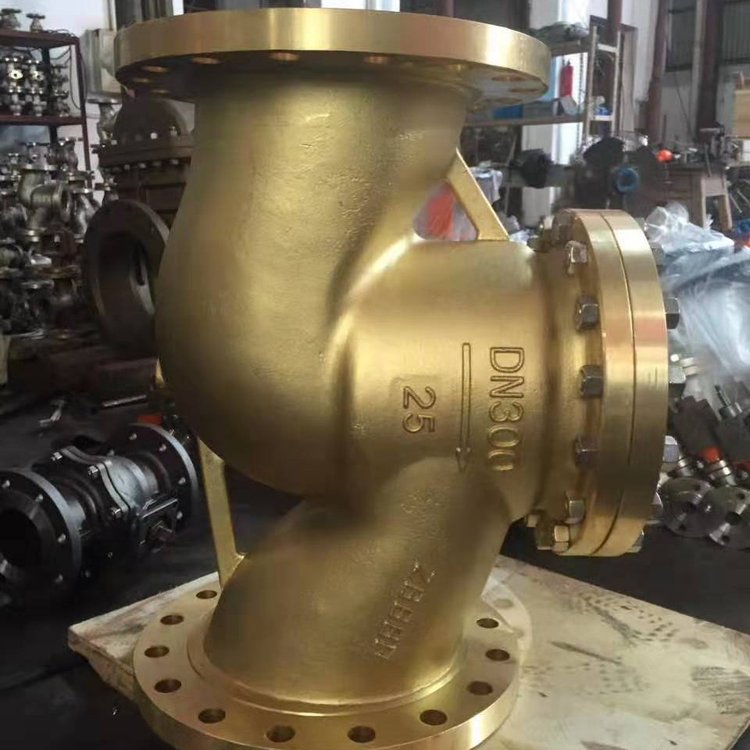

氧氣閥JY41實物圖
