立式止回閥H42H/W
欄目：業界資訊 發布時間：2021-09-27
立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
立式止回閥規格尺寸原理
立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
立式止回閥規格尺寸原理
立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
| 產品名稱： | 立式止回閥 |
|
H42H/W |
|
|
自動 |
|
法蘭,螺紋 |
|
|
立式 |
|
自密封 |
|
|
1.6MPa-4.0MPa |
|
DN10-DN200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |

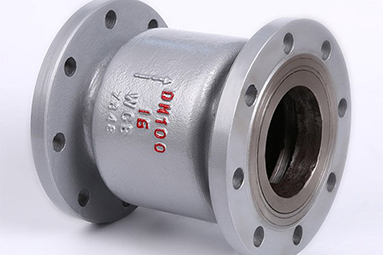

立式止回閥H42H/W實物圖
立式止回閥H42H/設計標準
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |
立式止回閥H42H/W主要性能
| 型號 |
公稱 壓力 |
試驗壓力 | 工作溫度() | ||
|
強度 (水)Mpa |
密封 (水)空氣(Mpa) |
低壓密封 (空氣)Mpa |
|||
| H42W/H-16C/P | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
| H42W/H-25C/P | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 |
| H42W/H-40C/P | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 |

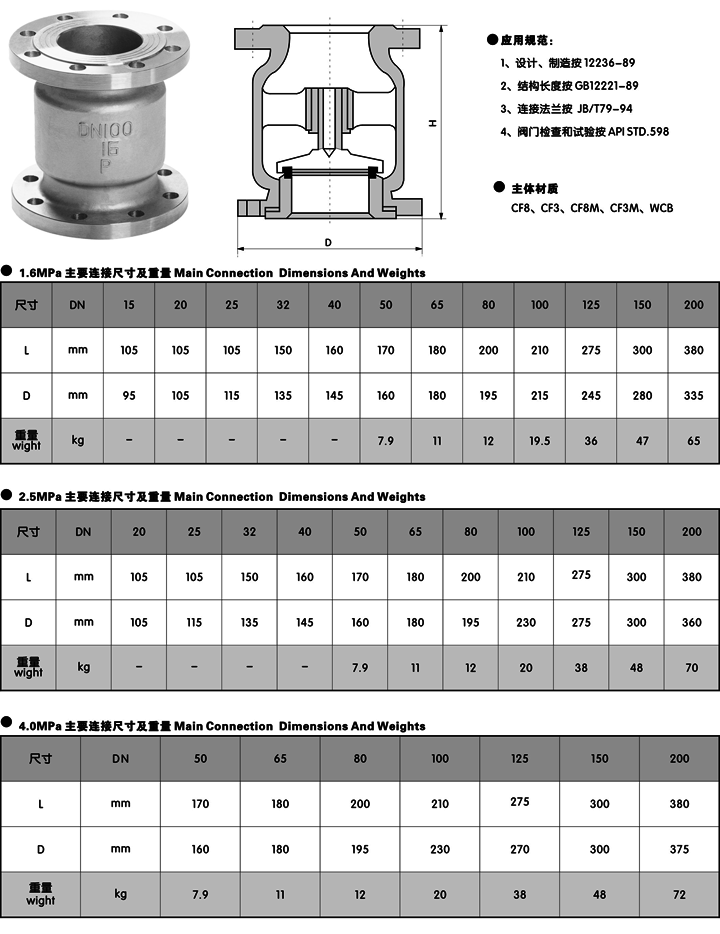

立式止回閥,不銹鋼立式止回閥參數尺寸圖
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的立式止回閥H42H/W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
