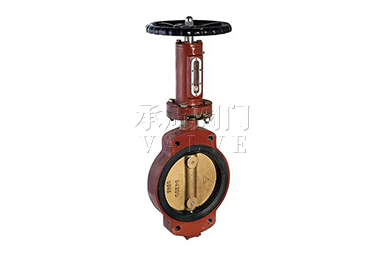

船用螺旋對夾式蝶閥GB/T3036-94適用于船舶、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
| 產品名稱： | 船用螺旋對夾式蝶閥 | 產品型號： | GB/T3036-94 |
| 公稱通徑： | DN50-DN350 | 閥座密封： | 丁青橡膠、聚四氟乙烯 |
| 公稱壓力： | 0.6Mpa～1.6MPa | 連接方式： | 對夾 |
| 適用溫度： | 驅動方式： | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼 | 制造標準： | 國標GB/CB、日標JIS、美標ANSI、德標DIN |
| 適用介質： | 水、油、氣體、粉體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
船用螺旋對夾式蝶閥GB/T3036-94主要特點
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
船用螺旋對夾式蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節更換，密封性能可靠等特點。
船用螺旋對夾式蝶閥GB/T3036-94采用標準
設計標準：GB/T3036-1994
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999
船用螺旋對夾式蝶閥GB/T3036-1994,生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
船用螺旋對夾式蝶閥GB/T3036-94性能參數
| 公稱通徑 | DN | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度實驗 | 0.9 | 1.5 | 2.4 |
| 密封實驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封實驗 | 0.6 | 0.6 | 0.6 | |
| 使用溫度 | ≤80℃ | |||
| 適應介質 | 空氣、海水、蒸汽、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | |||
船用螺旋對夾式蝶閥GB/T3036-94材料表
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 |
| 伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |

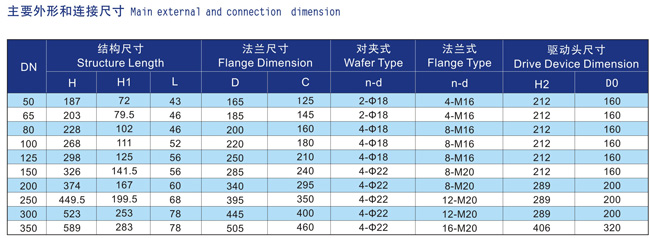

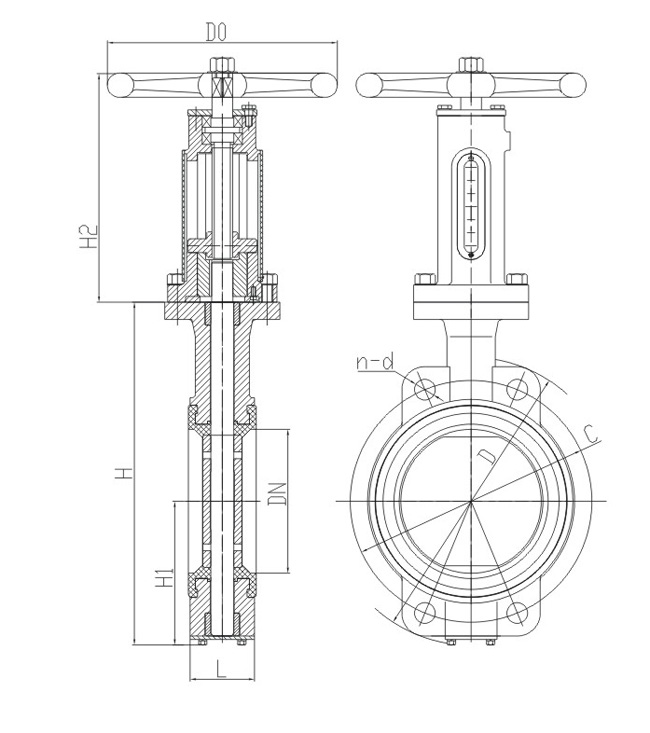

船用螺旋對夾式蝶閥GB/T3036-94結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用螺旋對夾式蝶閥GB/T3036-94性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
